近年來，隨著我國機械設備制造業的崛起，同時帶動了轉盤軸承行業的不斷發展和進步，使得四點接觸球轉盤軸承被廣泛使用于食品機械灌裝機械、環保機械等領域。在回轉式輸送機、中小型起重機、焊接操作機和挖掘機等工程機械上也均可使用。但對于四點接觸球轉盤軸承的內部結構不是很了解，今天小編就給大家詳細講解下四點接觸球轉盤軸承結構組成及類型形式。
  

  一、四點接觸球轉盤軸承概述

  
  四點接觸球轉盤軸承也叫四點接觸球回轉支承，它是一種能夠同時承受較大的軸向載荷、徑向載荷和傾翻力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能于體的特殊結構的轉盤軸承。單排四點接觸球式轉盤軸承由兩個座圈組成，重量輕、結構緊湊、鋼球于圓弧滾道四點接觸。
  
  在軸向載荷和傾覆力矩共同作用下，幾乎所用鋼球均參與承受載荷。當承受純軸向載荷作用下，鋼球與內外圈滾道分別為單點接觸。當徑向載荷超過定值時，鋼球與內外圈滾道分別有兩點接觸，此時，磨損和摩擦力矩將增大。為應對各種工況條件下產生的不同軸向力、傾覆力矩和徑向力的組合，接觸角可以做相應調整。

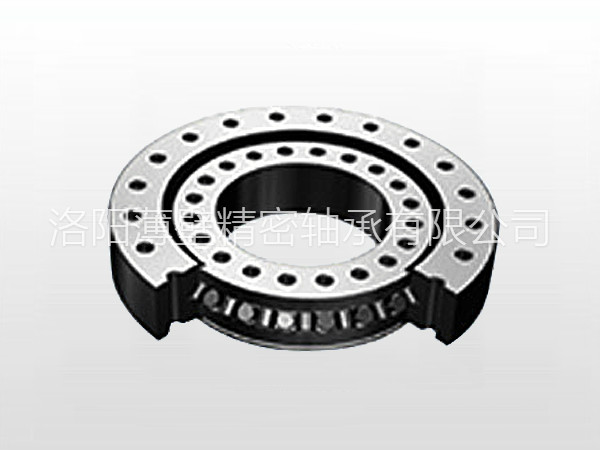

  二、四點接觸球轉盤軸承的結構組成

  
  四點接觸球轉盤軸承的結構主要有內圈、外圈、單排鋼球、保持架(或隔離塊)、密封裝 置等零件組成。其結構特點是球與滾道接觸角一般取45°。
  
  四點接觸球轉盤軸承內圈、外圈有整體式和分體式結構。整體式套圈的剛性相對較強，分體式調整方便，分體式結構在產品出廠前已通過螺栓將兩個分體圈連接在起。
  
  四點接觸球轉盤軸承通常有保持架(或隔離塊)，只有在載荷較大時采用滿裝球式結構，滿裝球式四點接觸球軸承承載能力大，但摩擦阻力大，摩擦還容易造成鋼球表面產生劃痕磨損。
  
  根據安裝需要，安裝孔可設計成直孔、沉孔、螺紋盲孔、螺紋通孔等。
  

  三、四點接觸球轉盤軸承形式

  
  四點接觸球轉盤軸承的基本結構形式有：標準型四點接觸球轉盤軸承、內齒式四點接觸球轉盤軸承、外齒式四點接觸球轉盤軸承、無齒式四點接觸球轉盤軸承。
  

  以上就是對四點接觸球轉盤軸承結構及形式的簡單介紹，希望大家看后能有所了解認識，四點接觸球轉盤軸承適用于以軸向載荷為主，有傾覆力矩，摩擦阻力較小的場合。安裝時，要求支撐具有足夠的徑向剛性。
